安裝法蘭橡膠接頭出現的問題

上海松夏2015年為北汽鎮江項目配套一批法蘭橡膠接頭產品，該產品主要用于中央空調暖通系統，有的安裝在冷水機組，有的安裝在循環水泵，安裝橡膠接頭主要目的就是：可大大降低管道系統的震動和噪聲，可根本上解決各類管路的接口位移，軸向伸縮及不同心度等問題，根據材料不同橡膠接頭可制成耐酸、耐堿、耐腐蝕、耐油、耐熱等各類品種，適應多種介質和環境!

該項目在安裝后試壓階段出現了一些漏水和拉脫的問題，淞江集團安排技術員到現場檢查后發現了很多問題，有很多問題造成拉脫和漏水的情況發生，以下是技術員對項目現場的一些實物拍照和問題分析報告，希望其他的客戶在安裝法蘭橡膠接頭的時候能夠避免這些問題，能夠更加合理的使用法蘭橡膠接頭，讓它安全的運轉，起到良好的減振效果。

圖1

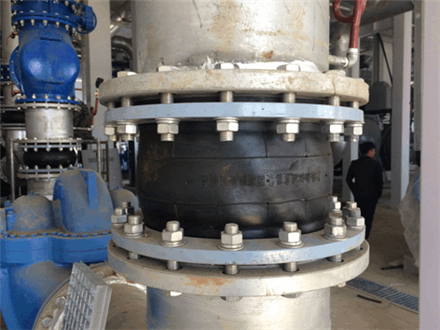

圖1出現的反向旋轉，橡膠接頭在使用當中嚴.出現反向扭轉的現象，這種情況會導致橡膠接頭漏水，甚至出現拉脫現象。

圖2，橡膠接頭左側拉伸嚴重，在沒有打壓的時候都已經把橡膠接頭的伸長范圍用盡，等打壓的時候，橡膠接頭就會出現拉脫現象，左右2側明顯看出來左側拉長嚴重。

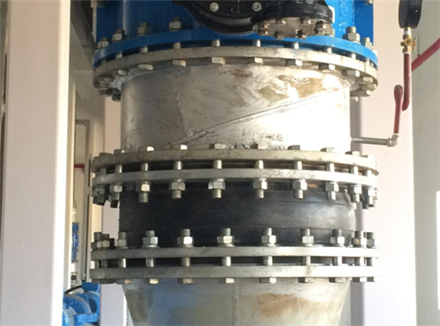

圖3，該管道上面沒有設計固定支架，有3根立管屬于懸空壓在橡膠接頭上面，當管道打壓的時候，水壓的推力大于管道向下的重量時，橡膠接頭上面的管道會向上推，管道上面沒有做任何固定，橡膠接頭會出現拉脫漏水現象。

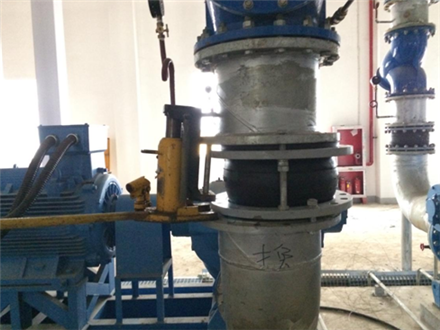

圖4，在安裝橡膠接頭的時候，管道已經向下垂了40mm，照片中是千斤.把管道向上.，該管道就是圖3那個管道，上面管道沒有做任何固定，當水壓小于管道自身重力時，橡膠接頭被壓扁，當水壓的推力大于管道的重量時，管道會被水壓向上推，壓力過大時，橡膠接頭會出現拉脫現象。

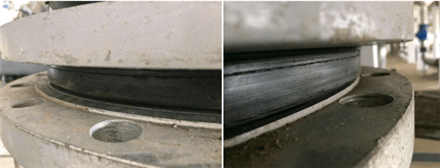

圖5、圖6，橡膠接頭上面螺栓鎖緊以后，下面出現左右不同心的現象，左側密封面有15mm沒有密封到，壓力大于10kg的時候，容易出現拉脫漏水現象，橡膠接頭在安裝的時候要保持橡膠接頭原有的自然狀態去安裝，安裝后在工作的時候可起到伸長、壓縮、位移的功能，但是這個伸縮和位移都是有限的，并不是無限制的伸縮。

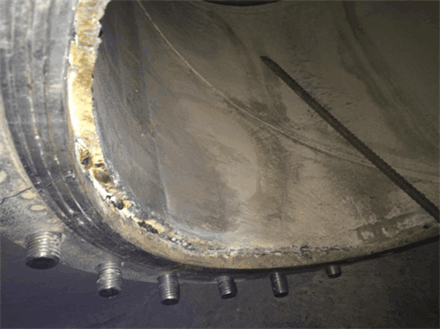

圖7，是另外一臺DN700的橡膠接頭密封面已經出現半拉脫狀態，密封面已經向里卷，需要把螺栓松掉，讓橡膠密封面恢復原狀，然后再把螺栓鎖緊，如果此臺橡膠接頭不進行處理，后期還會出現拉脫現象，只是時間問題。

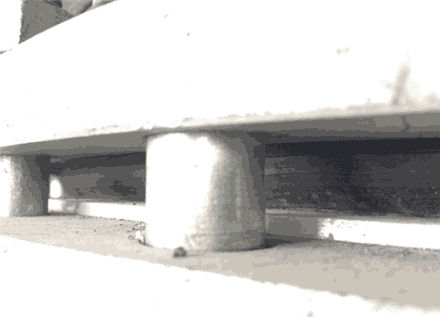

圖8，DN800的橡膠接頭對過法蘭采用的是平焊法蘭，內徑比橡膠接頭的密封面大26mm，密封面太窄，容易出現拉脫漏水現象。

圖9，DN800橡膠接頭連接的管道有很長的距離處于懸空狀態，管道注滿水后的重量會壓著橡膠接頭，容易出現拉脫漏水現象。
