橡膠軟接頭在水泵上的應用管道支架

橡膠軟接頭在水泵中的應用

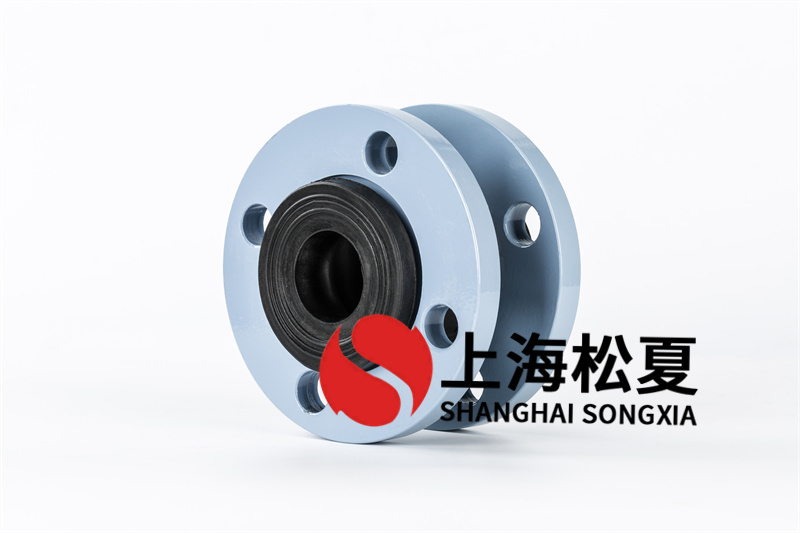

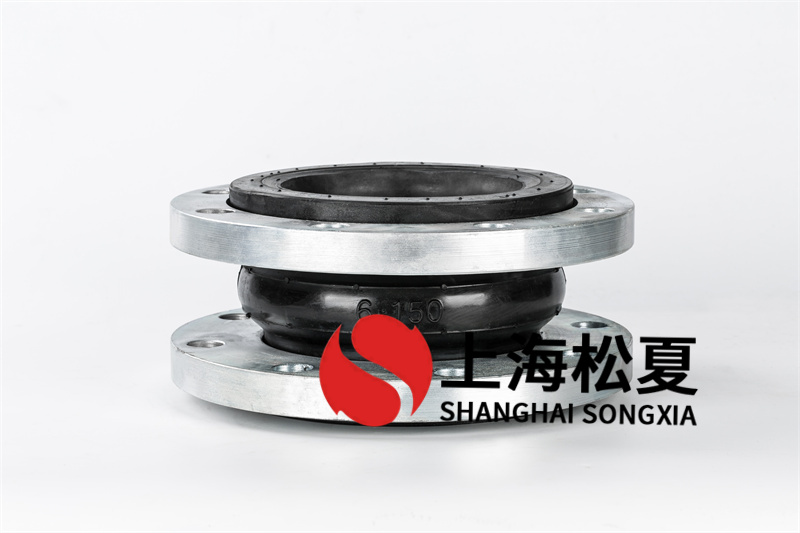

管道和管道支架是固體傳播的通道。由于安裝隔振墊后泵組會產生輕微的垂直位移，因此應在泵的吸入管和出口管上設置柔性橡膠軟接頭，以減輕泵組的隔振作用。振動引起的應力在后面產生，振動噪聲與泵組管路隔離。柔性接頭是隔振墊的補充產品。由于柔性橡膠軟接頭的球面曲線光滑，橡膠軟接頭不會造成氣囊阻塞流動。

在吸水管上使用時，應放置在靠近水泵的位置。一般嵌在吸入管和偏心減速器之間。在水泵出水管上，水泵與止回閥之間應嵌入橡膠軟接頭和柔性橡膠軟接頭。如果安裝在止回閥的外側橡膠軟接頭，會有水錘導致橡膠破裂的危險。柔性橡膠接頭應在正常的自然狀態下工作，即在安裝過程中接頭不應處于極限撓度位移的偏離狀態，管子的重量不應壓在接頭上。

因此，泵的吸入管和出口管應固定在剛性或彈性的吊架或支架上。柔性橡膠軟接頭外側采用剛性吊架或支架，柔性橡膠軟接頭與水泵之間采用彈性吊架或支架，以防止振動和噪音通過管道固定支架傳遞。

偏心減速機橡膠軟接頭選型要點

偏心異徑橡膠軟接頭安裝在帶有偏心頭的管道泵上：用于防止氣蝕，泵進口頭部一般應平裝，以防止管道中的氣相在管道中積聚。泵端口并在泵腔內形成大氣泡并損壞泵。僅在一種情況下可以平底安裝。也就是在大小頭正后方向上彎曲的肘部。在這種情況下，氣相不能積聚。泵-管路安裝同心異徑管：泵出口的DN與外置管路系統有區別。吉林橡膠接頭用于同心異徑管，可實現兩根不同尺寸管材的直通連接橡膠軟接頭，實現縮徑管件。
