JS型組合式彈簧減震器

文章出處：上海松夏減震器有限公司添加時間：2019-07-03 11:18

JS型組合式彈簧減震器

產品名稱：JS型組合式彈簧減震器

產品型號：JS系列

所屬類別：彈簧減振器

松夏JS型組合式彈簧減震器產品簡介： JS型組合式彈簧減振器是采用多重組合彈簧為主體，上下配置鋼板及防滑橡膠墊組成。該產品充分利用綜合鋼彈簧的低頻和橡膠減振的阻尼特性，可消除高頻傳遞，達到明顯的減震降噪效果，又能解決機械設備重心不均的減震難點。本產品為敞開式結構，安裝時可直接放在設備下，調節好重心，然后通過固定孔連接上下端面，也可直接的安置在減振基座分支承結構之間。適用于壓縮機組，冷水機組，空調機組等機械設備的減振。

-2為2組彈簧組合 -4為4組彈簧組合 -6為6組彈簧組合

消防泵浦、排送風機

發電機、空氣壓縮機

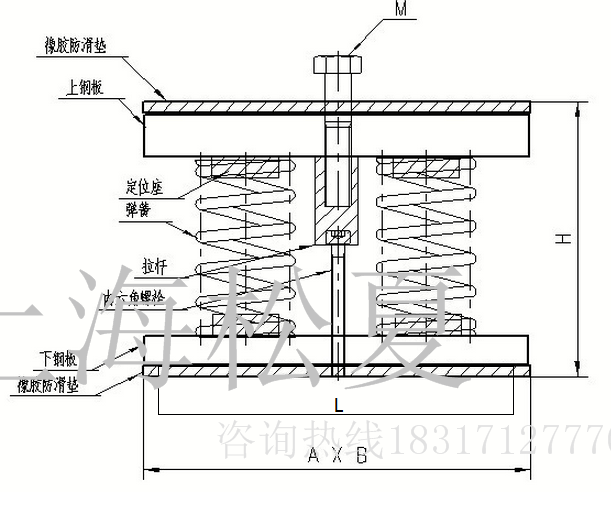

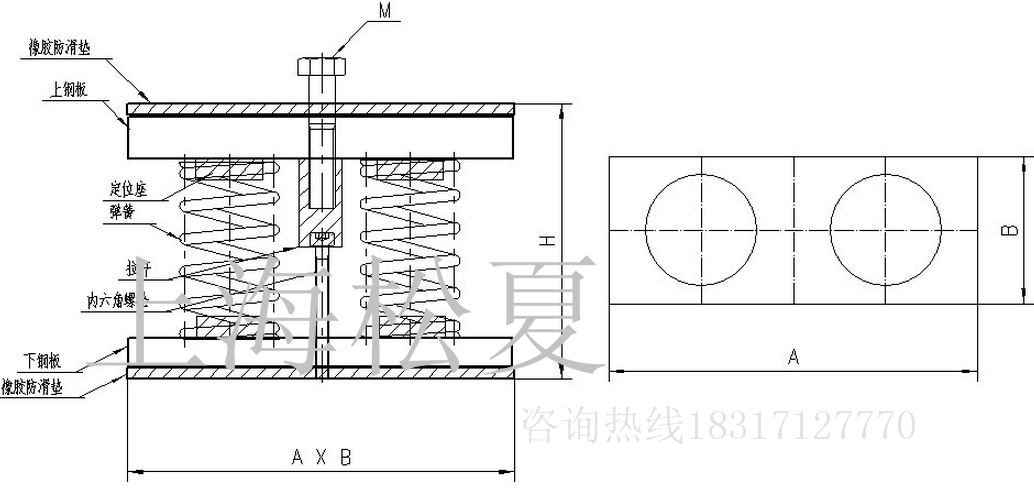

JS型組合式彈簧減震器結構圖

型號	荷載			豎向剛度	外形尺寸
型號	預壓P1	額定P2	最大P3	kg/mm	H	A	B	M
JS-2-20	16	20	24	0.8	75	100	40	10
JS-2-30	24	30	36	1.2	75	100	40	10
JS-2-50	40	50	60	2	95	120	50	12
JS-2-60	48	60	72	2.4	95	120	50	12
JS-2-80	64	80	96	3.2	95	120	50	12
JS-2-100	80	100	120	4	95	120	50	12
JS-2-120	96	120	144	4.8	110	150	60	12
JS-2-160	128	160	192	6.4	110	150	60	12
JS-2-200	160	200	240	8	110	150	60	12
JS-2-300	240	300	360	12	110	150	60	12
JS-2-400	320	400	480	16	110	150	60	12
JS-2-500	400	500	600	20	110	150	60	12
JS-2-600	480	600	720	24	145	190	80	16
JS-2-800	640	800	960	32	145	190	80	16
JS-2-1000	800	1000	1200	40	145	190	80	16
JS-2-1200	960	1200	1440	48	145	190	80	16
JS-2-1400	1120	1400	1680	56	145	190	80	16
JS-2-1600	1280	1600	1920	64	145	190	80	16
JS-2-1800	1440	1800	2160	72	145	190	80	16
JS-2-2000	1600	2000	2400	80	145	190	80	16
JS-2-2400	1920	2400	2880	96	145	190	80	16

型號	荷載			豎向剛度kg/mm	外形尺寸
型號	預壓P1	額定P2	最大P3	豎向剛度kg/mm	H	A X B	L1	M
JS-4-240	192	240	288	9.6	110	140X140	110	12
JS-4-320	256	320	384	12.8	110	140X140	110	12
JS-4-400	320	400	480	16	110	140X140	110	12
JS-4-600	480	600	720	24	110	140X140	110	12
JS-4-800	640	800	960	32	110	140X140	110	12
JS-4-1000	800	1000	1200	40	110	140X140	110	12
JS-4-1200	960	1200	1440	48	145	170X170	140	16
JS-4-1600	1280	1600	1920	64	145	170X170	140	16
JS-4-2000	1600	2000	2400	80	145	170X170	140	16
JS-4-2400	1920	2400	2800	96	145	170X170	140	16
JS-4-2800	2240	2800	3600	112	145	170X170	140	16
JS-4-3200	2560	3200	3840	128	145	170X170	140	18
JS-4-4000	3200	4000	4800	160	145	170X170	140	18
JS-4-4800	3840	4800	5760	192	145	170X170	140	18
JS-6-360	288	360	432	14.4	110	210X140	180	12*2
JS-6-480	384	480	576	19.2	110	210X140	180	12*2
JS-6-600	480	600	720	24	110	210X140	180	12*2
JS-6-900	720	900	1080	36	110	210X140	180	12*2
JS-6-1200	960	1200	1440	48	110	210X140	180	12*2
JS-6-1500	1200	1500	1800	60	110	210X140	180	12*2
JS-6-1800	1440	1800	2160	72	145	255X170	225	16*2
JS-6-2400	1920	2400	2880	96	145	255X170	225	16*2
JS-6-3000	2400	3000	3600	120	145	255X170	225	16*2
JS-6-3600	2880	3600	4320	144	145	255X170	225	16*2
JS-6-4200	3360	4200	5040	168	145	255X170	225	16*2
JS-6-4800	3840	4800	5760	192	145	255X170	225	16*2
JS-6-6000	4800	6000	7200	240	145	255X170	225	16*2
JS-6-7200	5760	7200	8640	288	145	255X170	225	16*2
JS-9-2700	2160	2700	3240	108	145	255X255	225	20
JS-9-3600	2880	3600	4320	144	145	255X255	225	20
JS-9-4500	3600	4500	5400	180	145	255X255	225	20
JS-9-5400	4320	5400	6480	216	145	255X255	225	20
JS-9-6300	5040	6300	7560	252	145	255X255	225	20
JS-9-7200	5760	7200	8640	288	145	255X255	225	20
JS-9-9000	7200	9000	10800	360	145	255X255	225	20
JS-9-10800	8640	10800	12960	432	145	255X255	225	20
